شناژ چیست و چه نقشی در استحکام ساختمان دارد؟
وقتی صحبت از ساخت‌وساز ایمن و اصولی به میان می‌آید، مفاهیم مهندسی سازه مثل پی‌ریزی، آرماتوربندی و فونداسیون توجه بسیاری را به خود جلب می‌کنند. اما در میان این اجزا، یکی از مؤلفه‌های کمتر شناخته‌شده اما حیاتی در مقاومت و دوام سازه‌ها، شناژ است. این بخش از سازه، نقشی کلیدی در اتصال اجزای پی و توزیع مناسب نیروهای واردشده به ساختمان دارد.
شناژبندی ساختمان فرایندی است که طی آن اجزای مختلف پی به‌صورت افقی یا عمودی به یکدیگر متصل می‌شوند تا از جابه‌جایی، ترک‌خوردگی و فرو‌ریزش احتمالی جلوگیری شود. این تکنیک به‌ویژه در مناطقی با خاک سست یا در برابر نیروهای جانبی مانند زلزله بسیار مؤثر است. اهمیت این موضوع زمانی دوچندان می‌شود که بدانیم در بسیاری از موارد، نبود شناژ مناسب باعث آسیب‌های جدی به سازه شده است.
در این مقاله قصد داریم بررسی کنیم شناژ چیست، چه انواعی دارد، و کاربرد شناژ در سازه‌های مختلف به چه صورت است. همچنین به بررسی مصالح مناسب برای اجرای شناژ، نکات و اصول فنی شناژبندی ساختمان، و تفاوت آن با فونداسیون خواهیم پرداخت. اگر در حوزه مشاوره املاک یا فعالیت‌های ساختمانی هستید، آشنایی با این مفاهیم می‌تواند شما را نسبت به تحلیل وضعیت سازه‌ای ساختمان‌ها توانمندتر کند.
در ادامه با ما همراه باشید تا با انواع شناژ، نحوه اجرای اصولی آن و اهمیت این بخش حیاتی در مقاوم‌سازی سازه‌ها آشنا شوید. شناخت صحیح شناژ، قدمی مهم در درک بهتر عملکرد یک ساختمان در برابر فشارها و نیروهای وارده است.
شناژ چیست؟ 🧱🔗
شناژ (به فرانسوی: chaînage) در مهندسی سازه، به تیر یا نوار افقی یا قائم بتنی (معمولاً مسلح) گفته می‌شود که برای اتصال اجزای پی یا ستون‌های یک ساختمان به کار می‌رود. هدف از اجرای شناژ، ایجاد یکپارچگی در سازه، توزیع یکنواخت نیروها، جلوگیری از نشست‌های موضعی و افزایش مقاومت در برابر نیروهای جانبی مانند زلزله است. 🌍🏗️
در زبان ساده‌تر، می‌توان گفت شناژ مانند یک کمربند تقویتی عمل می‌کند که قسمت‌های مختلف فونداسیون را به هم متصل کرده و مانع از جابه‌جایی یا فروپاشی سازه در شرایط بحرانی می‌شود. این اتصال افقی یا عمودی، موجب می‌شود تا نیروهای وارد بر ساختمان، به صورت متعادل در سراسر پی یا اسکلت سازه پخش شوند. ⚖️📐
🔧 شناژ معمولاً با استفاده از بتن مسلح (بتن + میلگرد) اجرا می‌شود تا علاوه بر استحکام فشاری، مقاومت کششی بالایی نیز داشته باشد. در پروژه‌های ساختمانی، شناژها معمولاً به دو صورت زیرزمینی (برای اتصال پی‌ها) و هوایی (برای تقویت دیوارها یا ستون‌ها) به کار می‌روند.
🔍 به کارگیری شناژ در ساخت‌وساز به‌ویژه در مناطقی با خاک سست یا زلزله‌خیز، جزو الزامات ایمنی محسوب می‌شود. بی‌توجهی به اصول شناژبندی می‌تواند باعث بروز ترک در دیوارها، نشست ناهمگون پی‌ها یا حتی تخریب سازه در بلندمدت شود.

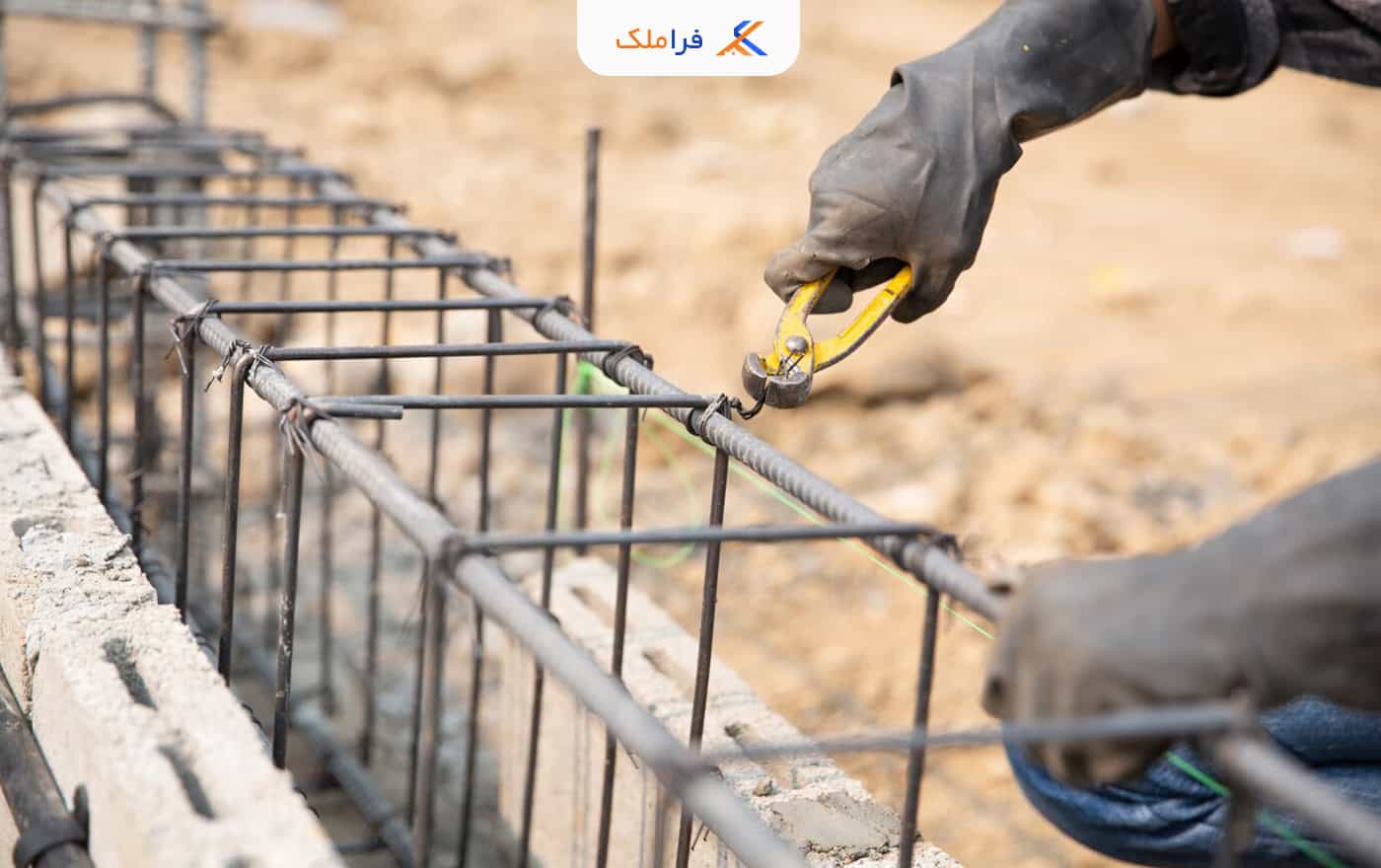

شناژبندی ساختمان 🏗️🧱
شناژبندی ساختمان به فرآیند اجرای شناژ در بخش‌های مختلف پی، دیوارها یا ستون‌ها گفته می‌شود که هدف آن ایجاد اتصال محکم و پیوسته بین اجزای سازه است. این فرآیند یکی از مراحل حیاتی در ساخت‌وساز محسوب می‌شود و نقش اصلی آن، افزایش انسجام و پایداری ساختمان در برابر نیروهای فشاری، کششی، و جانبی است. 🔒⚙️
در شناژبندی، معمولاً از بتن مسلح استفاده می‌شود که در آن میلگردهای فولادی به‌صورت طولی و عرضی قرار گرفته و درون قالب‌های مخصوص بتن‌ریزی می‌شوند. این ترکیب باعث می‌شود شناژ علاوه بر تحمل فشار، در برابر کشش و پیچش نیز مقاومت بالایی داشته باشد. 🎯🔩
شناژبندی ساختمان شامل انواع مختلفی از شناژ است، مانند:
- 🔹 شناژ افقی: برای اتصال پی‌ها و ایجاد شبکه‌ی پایدار زیر سازه
- 🔹 شناژ عمودی یا قائم: برای تقویت دیوارها، به‌ویژه در دیوارهای آجری یا سفالی
- 🔹 شناژ روی کرسی چینی: برای انتقال نیرو از دیوارها به پی
استفاده صحیح از شناژبندی، مانع از نشست ناهمگون، ترک‌خوردگی دیوارها و تغییر شکل سازه در اثر نیروهای ناگهانی مانند زلزله یا نشست خاک می‌شود. 🌍🧯
به‌طور کلی، می‌توان گفت شناژبندی ساختمان یکی از پایه‌های ایمنی در سازه‌های مهندسی شده است و اجرای اصولی آن، تضمین‌کننده عمر مفید و مقاومت ساختمان خواهد بود. اگر در نقش مشاور املاک، مالک یا سازنده هستید، آگاهی از وجود یا کیفیت شناژبندی می‌تواند معیاری مهم برای ارزیابی فنی ساختمان باشد. 📊🏠
نکات شناژبندی ساختمان
شناژبندی ساختمان (یا همان شناژبندی فونداسیون) یکی از مراحل کلیدی و بسیار حساس در اجرای سازه است. رعایت اصول و نکات فنی در اجرای شناژ، نقش حیاتی در تضمین ایمنی و دوام ساختمان دارد. در این بخش، با مهم‌ترین نکات شناژبندی ساختمان آشنا می‌شویم:
✅ رعایت فواصل استاندارد بین شناژها
فواصل بین شناژها باید بر اساس استانداردهای مهندسی سازه و نقشه‌های اجرایی تعیین شود:
- حداکثر فاصله مجاز بین شناژهای افقی: ۴ متر
- حداکثر فاصله مجاز بین شناژهای عمودی: ۵ متر
عدم رعایت این فواصل ممکن است منجر به ایجاد ترک در دیوارها یا کاهش مقاومت سازه در برابر زلزله شود.
✅ استفاده از میلگرد مناسب و آرماتوربندی اصولی
- استفاده از میلگردهای آجدار با قطر مناسب (معمولاً ۱۲ تا ۱۶ میلی‌متر) برای افزایش مقاومت کششی شناژ ضروری است.
- اجرای صحیح خاموت‌گذاری با فواصل مشخص (معمولاً ۲۰ تا ۲۵ سانتی‌متر) باعث افزایش مقاومت در برابر نیروهای برشی می‌شود.
آرماتوربندی ضعیف یا غیر اصولی، یکی از عوامل رایج در کاهش مقاومت و ترک‌خوردگی شناژهاست.
✅ پرهیز از عبور لوله از داخل شناژ
در فرآیند تأسیسات، ممکن است برخی اجراکاران بخواهند لوله‌های آب یا برق را از داخل شناژ عبور دهند. این کار کاملاً اشتباه است. عبور لوله از شناژ:
- باعث کاهش مقاومت بتن و ایجاد حفره‌های ضعیف می‌شود.
- می‌تواند در درازمدت منجر به نشست یا شکست سازه شود.
در شناژبندی اصولی، تمامی تأسیسات باید از مسیرهای جداگانه عبور داده شوند.
✅ بتن‌ریزی صحیح و استفاده از ویبراتور
در هنگام بتن‌ریزی شناژ باید نکات زیر رعایت شود:
- استفاده از بتن با عیار مناسب (معمولاً ۳۵۰ تا ۴۰۰ کیلوگرم سیمان در هر متر مکعب).
- ویبره کردن بتن حین اجرا جهت جلوگیری از ایجاد حباب و افزایش چگالی بتن.
بتن‌ریزی ناصحیح یا بدون تراکم کافی، باعث بروز حفره‌های هوا و ضعف در استحکام نهایی شناژ می‌شود.
✅ قالب‌بندی دقیق و استاندارد
قالب‌های استفاده شده برای شناژ باید:
- استوار و کاملاً تراز باشند.
- درز نداشته باشند تا از خروج شیره بتن جلوگیری شود.
- قبل از بتن‌ریزی با روغن قالب پوشانده شده باشند تا پس از گیرش به‌راحتی جدا شوند.
قالب‌بندی بی‌کیفیت موجب بدشکلی و عدم اتصال صحیح بتن با دیگر اجزای سازه می‌شود.
✅ نظارت مهندس ناظر و رعایت استانداردها
همه مراحل طراحی، اجرا، آرماتوربندی و بتن‌ریزی باید زیر نظر مهندس ناظر ساختمان و طبق نقشه‌های تأیید شده انجام گیرد. نظارت مستمر در شناژبندی باعث:
- جلوگیری از اجرای غیراصولی
- کنترل کیفیت مصالح
- هماهنگی بین تیم سازه و تأسیسات می‌شود.
✅ حفاری اصولی بدون آسیب به خاک
قبل از اجرای شناژ، حفاری محل باید با دقت انجام شود:
- از ریزش دیواره‌ها جلوگیری شود.
- به خاک اطراف فشار وارد نشود.
- عمق و عرض گود طبق نقشه مشخص باشد.
حفاری غیرحرفه‌ای می‌تواند پایداری خاک را کاهش داده و اجرای شناژ را با مشکل مواجه کند.
🏗️ اهمیت استفاده از شناژ در ساختمان
در فرآیند ساخت‌وساز، ایجاد یک سازه مقاوم و ایمن از اولویت‌های اصلی مهندسان عمران و معماران است. یکی از مؤثرترین راهکارها برای دستیابی به این هدف، استفاده از شناژ یا همان کلاف‌بندی فونداسیون است. شناژ که با عنوان مترادف شناژبندی ساختمان نیز شناخته می‌شود، نقشی اساسی در افزایش پایداری سازه و عملکرد صحیح پی ایفا می‌کند.
در ادامه، به مهم‌ترین دلایل اهمیت استفاده از شناژ در ساختمان می‌پردازیم:
توزیع یکنواخت نیروها 🔄
شناژ با اتصال پی‌های منفرد به یکدیگر، موجب توزیع یکنواخت نیروهای وارده از سازه به زمین می‌شود. این توزیع متوازن مانع از تمرکز تنش در نقاط خاص شده و احتمال ترک‌خوردگی و آسیب‌های ساختاری را کاهش می‌دهد.
افزایش مقاومت در برابر زلزله و باد 🌪️
یکی از اصلی‌ترین دلایل اجرای شناژبندی، مقاومت در برابر نیروهای جانبی مانند زلزله و باد است. شناژ با ایجاد یکپارچگی بین بخش‌های مختلف فونداسیون، مانع از حرکات مستقل پی‌ها شده و نیروی زلزله را در سراسر سازه پخش می‌کند. این ویژگی در مناطق زلزله‌خیز بسیار حیاتی است.
جلوگیری از نشست‌های ناهمگون 🧱
در صورتی که پی‌های ساختمان بدون اتصال مناسب اجرا شوند، ممکن است هر کدام به‌صورت جداگانه دچار نشست شوند. این نشست‌های غیر یکنواخت می‌تواند منجر به ترک در دیوارها و ناپایداری سازه شود. شناژبندی با یکپارچه‌سازی فونداسیون، این مشکل را تا حد زیادی رفع می‌کند.
افزایش عمر مفید ساختمان 🏘️
شناژ به‌عنوان یک عامل تقویت‌کننده در پی، موجب کاهش فرسایش و خرابی زودرس در سازه می‌شود. با انتقال صحیح نیروها و جلوگیری از تمرکز بار، شناژ عمر مفید سازه را به‌طور چشمگیری افزایش می‌دهد.
بهبود ایمنی و کاهش هزینه‌های بلندمدت 💰
ساختمان‌هایی که شناژبندی صحیح دارند، کمتر در معرض آسیب‌های ناشی از زلزله، نشست زمین یا فشارهای جانبی قرار می‌گیرند. در نتیجه، هزینه‌های مربوط به تعمیر، بازسازی و نگهداری کاهش یافته و ایمنی ساکنان تضمین می‌شود.
✅ در مجموع، شناژ یکی از عناصر کلیدی در ایجاد پایداری، امنیت و دوام ساختمان‌ها است. به همین دلیل، در طراحی اصولی فونداسیون، اجرای دقیق و مهندسی‌شده شناژبندی از اهمیت بسیار بالایی برخوردار است و رعایت آن، هم از نظر فنی و هم از نظر ایمنی، ضروری است.
🏗️ اصول شناژبندی ساختمان
شناژبندی، یکی از مهم‌ترین مراحل در اجرای فونداسیون ساختمان است که نقش بسیار کلیدی در پایداری سازه و مقاومت آن در برابر نیروهای مختلف ایفا می‌کند. اجرای صحیح شناژ، مستلزم رعایت مجموعه‌ای از اصول مهندسی، اجرایی و نظارتی است. در ادامه به مهم‌ترین اصول شناژبندی ساختمان اشاره می‌کنیم:
✅ طراحی اصولی بر اساس نقشه‌های مهندسی
قبل از اجرای شناژ، باید طراحی دقیق آن توسط مهندس سازه و بر اساس نوع ساختمان، تعداد طبقات، نوع خاک، محل پروژه و بارهای وارد بر سازه انجام شود. نقشه‌های اجرایی باید شامل ابعاد شناژ، محل قرارگیری آنها، نوع و تعداد میلگردها، نحوه اتصال به فونداسیون و دیوارها باشند.
✅ انتخاب مصالح استاندارد و مقاوم
مهم‌ترین مصالح مورد استفاده در شناژ عبارت‌اند از بتن مسلح و میلگرد آجدار. بتن مورد استفاده باید دارای عیار مناسب (مثلاً ۳۵۰ یا ۴۰۰ کیلوگرم سیمان در هر مترمکعب) و اسلامپ قابل‌قبول برای بتن‌ریزی شناژ باشد. میلگردها نیز باید از نظر قطر، طول، پوشش ضدزنگ و کیفیت مورد تأیید مهندس ناظر باشند.
✅ اجرای صحیح آرماتوربندی
میلگردهای طولی و خاموت‌ها باید مطابق نقشه‌های اجرایی، دقیق و منظم اجرا شوند. پوشش بتن روی میلگردها (حدود ۳ تا ۵ سانتی‌متر) باید رعایت شود تا از خوردگی و کاهش عمر مفید سازه جلوگیری گردد. همچنین خم میلگردها در محل اتصال با دیوارها باید با زاویه مناسب اجرا شود.
✅ قالب‌بندی اصولی
قالب‌های شناژ باید محکم، صاف و بدون درز باشند تا از نشت شیره بتن جلوگیری شود. همچنین قبل از بتن‌ریزی، قالب‌ها باید با روغن قالب چرب شوند تا هنگام باز کردن، بتن آسیب نبیند. تراز بودن قالب‌ها نیز برای حفظ ارتفاع و موقعیت دقیق شناژ الزامی است.
✅ بتن‌ریزی صحیح و ویبره‌کاری
بتن باید به‌صورت یکنواخت درون قالب ریخته شود و همزمان با ویبراتور مکانیکی، هوای داخل بتن تخلیه گردد تا از ایجاد حفره یا کرمو شدن بتن جلوگیری شود. در صورت نبود ویبراتور، کوبیدن دستی بتن نیز باید با دقت بالا انجام گیرد. بهتر است بتن‌ریزی در یک مرحله انجام شود.
✅ اتصال مناسب شناژ به سایر اجزای فونداسیون
شناژ باید به‌درستی به فونداسیون، ستون‌ها و دیوارهای برشی متصل شود تا عملکرد یکپارچه در برابر نیروهای واردشونده ایجاد گردد. استفاده از میلگرد انتظار و کاشت میلگرد در محل اتصال از جمله راهکارهای متداول برای این هدف است.
✅ نظارت مستمر توسط مهندس ناظر
تمام مراحل طراحی، اجرا و کنترل کیفیت مصالح باید تحت نظر مهندس ناظر ساختمان انجام شود. کوچک‌ترین خطا در اجرای شناژ می‌تواند منجر به ضعف کلی در سازه و بروز آسیب‌های جدی در آینده شود.

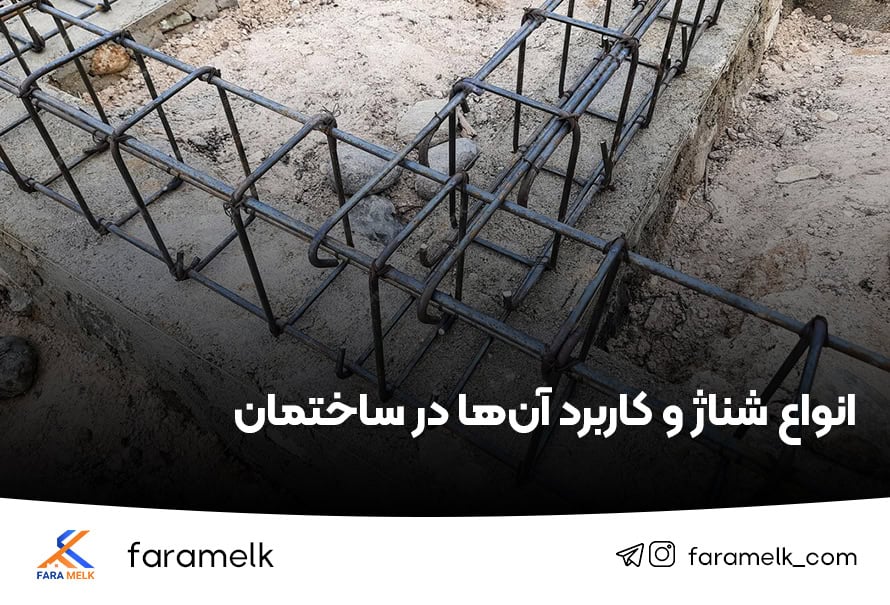

🏗️ انواع شناژ و کاربرد آنها
شناژها بسته به محل اجرا، جهت قرارگیری و نقش سازه‌ای، به انواع مختلفی تقسیم می‌شوند. هر نوع شناژ با توجه به عملکرد خاص خود، در نقاط مشخصی از ساختمان اجرا می‌گردد تا پایداری و انسجام کلی سازه را تضمین کند. در ادامه با رایج‌ترین انواع شناژ و کاربرد آنها آشنا می‌شویم:
شناژ افقی (Horizontal Tie Beam)
🔹 کاربرد: اتصال بین فونداسیون‌های منفرد
شناژ افقی به‌صورت افقی در تراز زیر دیوارها یا بین پایه‌های ستون‌ها اجرا می‌شود. این شناژ باعث پیوستگی بین پی‌ها شده و از حرکت نسبی آنها نسبت به یکدیگر جلوگیری می‌کند. در زمین‌های سست یا در مناطق زلزله‌خیز، وجود این نوع شناژ برای افزایش ایمنی سازه بسیار ضروری است. همچنین به توزیع یکنواخت بار کمک می‌کند و مانع نشست نامتقارن ساختمان می‌شود.
شناژ عمودی یا قائم (Vertical Tie Beam)
🔹 کاربرد: افزایش پایداری دیوارها در ارتفاع
شناژ عمودی از تراز پی تا سقف یا طبقات بالا امتداد می‌یابد و درون دیوارهای باربر یا جان‌پناه‌ها اجرا می‌شود. این شناژ نقش کلاف‌کننده قائم را دارد و مانع از ترک‌خوردگی یا شکست دیوارها بر اثر نیروهای جانبی مانند باد یا زلزله می‌شود. شناژهای قائم معمولاً با شناژهای افقی در نقاط تقاطع به هم متصل می‌شوند و یک شبکه مقاوم را تشکیل می‌دهند.
شناژ مورب (Diagonal Tie Beam)
🔹 کاربرد: تقویت سازه در برابر پیچش و نیروهای جانبی
شناژ مورب کمتر از انواع دیگر مورد استفاده قرار می‌گیرد اما در ساختمان‌هایی که تحت تنش‌های پیچشی یا لرزه‌ای شدید هستند، کاربرد فراوانی دارد. این نوع شناژ معمولاً به‌صورت ضربدری بین اجزای سازه اجرا می‌شود و موجب افزایش مقاومت ساختمان در برابر واژگونی یا کج‌شدگی می‌گردد.
شناژ مخفی یا کلاف سقف (Hidden Tie Beam)
🔹 کاربرد: تقویت سقف تیرچه‌بلوک و جلوگیری از ترک
شناژ مخفی داخل سقف‌ها اجرا می‌شود، بدون اینکه از بیرون دیده شود. این شناژ معمولاً در امتداد دهانه‌های سقف اجرا شده و بار سقف را بهتر پخش می‌کند. در سقف‌هایی که دهانه بلند دارند یا احتمال ترک‌خوردگی وجود دارد، اجرای این نوع شناژ ضروری است.
شناژ تحتانی (Lower Tie Beam)
🔹 کاربرد: کنترل نشست فونداسیون و اتصال بین پی‌ها
شناژ تحتانی در پایین‌ترین تراز ساختمان، درست درون یا روی فونداسیون اجرا می‌شود. این شناژ از حرکت نسبی فونداسیون‌ها جلوگیری کرده و انسجام پی ساختمان را افزایش می‌دهد. در ساختمان‌هایی که از پی‌های نواری یا منفرد استفاده می‌شود، این شناژ نقش بسیار کلیدی دارد.
شناژ سطحی (Plinth Beam)
🔹 کاربرد: انتقال بار از دیوارها به فونداسیون
شناژ سطحی در تراز بین کف‌سازی و فونداسیون اجرا می‌شود و معمولاً در دیوارهای خارجی ساختمان قرار دارد. این شناژ مانع از انتقال نشست غیر یکنواخت زمین به دیوارها می‌شود و در عین حال بخشی از بار دیوار را به فونداسیون منتقل می‌کند.
🧱 مصالح مورد استفاده در شناژ
شناژها به‌عنوان بخش مهمی از اسکلت ساختمان، برای افزایش پایداری و جلوگیری از ترک‌خوردگی دیوارها در برابر نشست‌های ناهمگون طراحی می‌شوند. برای ساخت شناژ، استفاده از مصالح مناسب و مقاوم اهمیت بالایی دارد. در ادامه، مهم‌ترین مصالح مورد استفاده در شناژبندی ساختمان را معرفی می‌کنیم:
🔸 بتن مسلح
اصلی‌ترین مصالح در ساخت شناژ، بتن مسلح (بتن آرمه) است که از ترکیب سیمان، شن، ماسه و آب تشکیل شده و با میلگرد تقویت می‌شود. بتن باید مقاومت فشاری مناسبی داشته باشد (حداقل رده C25 یا C30 در بسیاری از پروژه‌های ساختمانی). استفاده از افزودنی‌های بهبود دهنده کارایی بتن نیز در مواردی توصیه می‌شود.
🔸 میلگرد فولادی
برای تقویت بتن در برابر نیروهای کششی از میلگرد استفاده می‌شود. میلگردها به صورت طولی و عرضی (خاموت) در داخل بتن قرار می‌گیرند. استفاده از میلگرد آجدار طبق استانداردهای ملی باعث افزایش چسبندگی با بتن و جلوگیری از لغزش می‌شود.
🔸 خاموت
خاموت‌ها میلگردهای عرضی یا مارپیچی هستند که وظیفه آنها حفظ یکپارچگی و شکل هندسی شناژ و جلوگیری از کمانش میلگردهای اصلی در برابر بارهای جانبی است. فاصله‌گذاری مناسب خاموت‌ها طبق نقشه سازه‌ای از اهمیت زیادی برخوردار است.
🔸 قالب‌بندی
برای اجرای شناژ، ابتدا قالب‌هایی موقت برای نگه‌داشتن بتن در حین گیرش نصب می‌شود. قالب‌ها می‌توانند از جنس چوب، فلز یا پلاستیک باشند و باید صاف، محکم و بدون درز باشند تا از نشت بتن جلوگیری شود.
🔸 آب
آب تمیز و عاری از املاح، یکی از اجزای ضروری برای ساخت بتن است. کیفیت آب مصرفی تأثیر مستقیم بر گیرش و مقاومت نهایی بتن دارد. به‌کارگیری آب آلوده یا شور ممکن است موجب کاهش دوام بتن شود.
🔸 افزودنی‌های بتن (در صورت نیاز)
در شرایط خاص مثل هوای گرم یا نیاز به افزایش دوام، ممکن است از افزودنی‌هایی مانند روان‌کننده، زودگیر یا دیرگیر استفاده شود تا کیفیت بتن بهبود یابد.
نکات تکمیلی:
- در مناطق مرطوب یا خورنده، استفاده از میلگردهای گالوانیزه یا پوشش‌دار توصیه می‌شود.
- نسبت دقیق مصالح بتن باید مطابق با طرح اختلاط و نیازهای سازه‌ای تنظیم گردد.
- در پروژه‌های بزرگ، حتماً آزمایش اسلامپ، نمونه‌گیری از بتن و بررسی مقاومت فشاری انجام می‌شود.

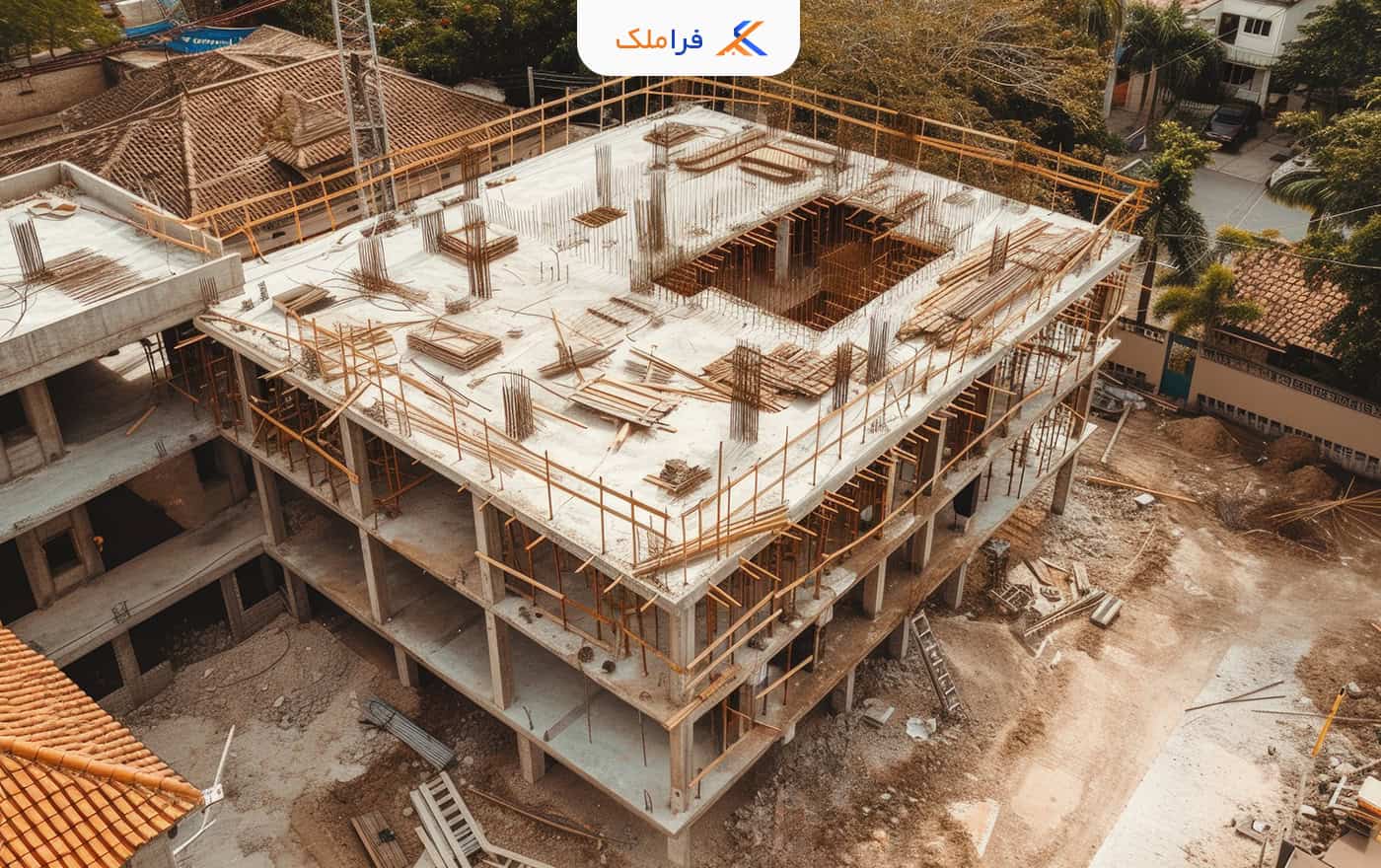

تفاوت شناژ و فونداسیون
در ساخت‌وساز، دو اصطلاح مهم «فونداسیون» و «شناژ» اغلب در کنار هم به کار می‌روند، اما هرکدام نقش و جایگاه متفاوتی دارند. فونداسیون پایهٔ اصلی یک سازه است که بارهای قائم را به زمین منتقل می‌کند، در حالی که شناژ به‌عنوان یک عضو افقی یا عمودی، وظیفه اتصال بین اجزای سازه مانند پی‌ها یا ستون‌ها را بر عهده دارد.
🔸 فونداسیون به‌عنوان پایهٔ سازه وظیفه دارد تمام بارهای وارده را به‌طور مستقیم به زمین منتقل کند.
🔸 شناژ درواقع مکمل فونداسیون است که با اتصال بین بخش‌های مختلف، از نشست‌های نامتعادل جلوگیری کرده و مقاومت کلی سازه را افزایش می‌دهد.
🔸 استفاده همزمان و اصولی از این دو عنصر، یکی از مهم‌ترین عوامل در ساخت بنایی مقاوم، ایمن و استاندارد است.
| ویژگی | فونداسیون (Foundation) | شناژ (Tie Beam) |
|---|---|---|
| تعریف | بخشی از سازه که بار کل ساختمان را به زمین منتقل می‌کند. | عضوی افقی یا عمودی برای اتصال ستون‌ها، دیوارها یا پی‌های جداگانه. |
| وظیفه اصلی | انتقال بار کل سازه به زمین و جلوگیری از نشست. | توزیع یکنواخت بار و جلوگیری از نشست موضعی یا ناهموار. |
| محل قرارگیری | در پایین‌ترین بخش سازه و روی خاک یا بستر زمین. | بالای فونداسیون یا میان اجزای باربر مثل ستون‌ها و دیوارها. |
| شکل و ابعاد | بزرگ و گسترده برای افزایش سطح تماس با زمین. | دارای مقاطع افقی و کوچکتر، معمولاً مستطیلی. |
| مصالح مورد استفاده | بتن مسلح، سنگ یا شمع فلزی بسته به نوع زمین و طراحی سازه. | معمولاً بتن مسلح به همراه میلگرد طولی و عرضی. |
| نوع بار | بارهای قائم (وزن مرده و زنده ساختمان). | بارهای جانبی و مقاوم‌سازی در برابر زلزله و رانش زمین. |
| کاربرد اصلی | پایه‌گذاری سازه و انتقال مطمئن بار به زمین. | یکپارچه‌سازی و مقاوم‌سازی پی و ستون‌ها، افزایش پایداری سازه. |
🚧 مراحل اجرای شناژ در ساختمان
اجرای صحیح شناژ، یکی از مراحل مهم در ساخت‌وساز مقاوم است. اگر این مرحله به‌درستی انجام نشود، ممکن است نشست نامتعادل، ترک‌خوردگی دیوارها یا حتی آسیب سازه‌ای به‌وجود آید. در ادامه، مراحل استاندارد اجرای شناژ را قدم‌به‌قدم بررسی می‌کنیم:
📐 طراحی نقشه‌های اجرایی
قبل از شروع عملیات، مهندس سازه باید بر اساس نقشه‌های معماری و ژئوتکنیک، نقشه‌های دقیق شناژبندی را طراحی کند. این طراحی شامل:
- محل دقیق شناژها
- نوع شناژ (افقی، عمودی یا مخفی)
- ابعاد و مصالح مورد استفاده
- تعداد و نوع میلگردها
🧹 آماده‌سازی محل اجرا
- خاک‌برداری محل اجرای شناژ تا عمق مورد نظر
- تمیز کردن کف شیارها از خاک سست، ریشه یا مصالح زائد
- تراز کردن سطح بستر برای آرماتوربندی صحیح
🧰 آرماتوربندی
- قراردادن میلگردهای طولی و عرضی بر اساس نقشه
- استفاده از اسپیسر (بلوک فضا نگهدار) برای حفظ فاصله میلگردها از کف
- بستن میلگردها با سیم آرماتوربندی برای استحکام
- استفاده از رکاب و خاموت در نقاط اتصال
🔳 قالب‌بندی (در صورت نیاز)
در شناژهای روی زمین گاهی نیازی به قالب نیست، ولی برای شناژهای بالاتر یا شناژهای معلق، قالب‌بندی با تخته، فلز یا پلاستیک ضروری است تا بتن شکل صحیح پیدا کند.
🧪 بتن‌ریزی
- آماده‌سازی بتن با نسبت صحیح سیمان، شن، ماسه و آب
- بتن‌ریزی با دقت و به‌صورت یکپارچه برای جلوگیری از ایجاد درز
- ویبره کردن بتن برای حذف حباب‌های هوا و افزایش چسبندگی
💧عمل‌آوری (کیورینگ)
پس از بتن‌ریزی، باید حداقل به‌مدت ۷ روز به‌طور منظم روی بتن آب ریخته شود تا ترک نخورد و استحکام لازم را پیدا کند.
✅ نکات تکمیلی
- استفاده از میلگردهای ضدزنگ یا پوشش‌دار در مناطق مرطوب
- کنترل شاقول بودن ستون‌ها قبل از بتن‌ریزی
- نظارت مهندس ناظر در تمامی مراحل برای اطمینان از رعایت اصول فنی
⚠️ اشتباهات رایج در شناژبندی ساختمان
شناژبندی یکی از حساس‌ترین مراحل در ساخت سازه است، زیرا نقش کلیدی در افزایش پایداری و جلوگیری از نشست‌های نامتقارن ایفا می‌کند. اما در عمل، برخی اشتباهات رایج می‌توانند موجب تضعیف عملکرد شناژ شوند. در ادامه، مهم‌ترین این اشتباهات را بررسی می‌کنیم:
❌ بی‌توجهی به طراحی مهندسی
یکی از بزرگ‌ترین خطاها، اجرای شناژ بدون نقشه دقیق مهندس سازه است. گاهی در پروژه‌های کوچک، مجریان بدون محاسبه فنی اقدام به اجرای شناژ می‌کنند که ممکن است:
- ابعاد نامناسب داشته باشد
- موقعیت‌یابی اشتباه باشد
- ترکیب میلگردها استاندارد نباشد
🔧 راهکار: همیشه از نقشه سازه‌ای تأییدشده استفاده کنید.
🧱 استفاده از مصالح بی‌کیفیت
استفاده از بتن ضعیف، میلگرد زنگ‌زده یا شن و ماسه نامناسب می‌تواند مقاومت شناژ را به‌شدت کاهش دهد. بتن ضعیف باعث ترک‌خوردگی و کاهش چسبندگی بین اجزا می‌شود.
🔧 راهکار: از بتن با مقاومت مشخص و مصالح دارای تاییدیه فنی استفاده شود.
🔩 آرماتوربندی غیراصولی
از اشتباهات رایج می‌توان به موارد زیر اشاره کرد:
- عدم رعایت کاور میلگرد
- بستن اشتباه یا ناقص خاموت‌ها
- فاصله زیاد یا کم بین میلگردها
- استفاده از میلگرد با قطر نامناسب
🔧 راهکار: آرماتوربندی باید طبق نقشه و توسط آرماتوربند ماهر اجرا شود.
🪵 قالب‌بندی ضعیف یا بدون تراز
در صورتی که قالب‌بندی درست نباشد، شناژ ممکن است کج، ناتراز یا با لبه‌های ناقص اجرا شود که هم زیبایی و هم عملکرد آن را مختل می‌کند.
🔧 راهکار: از قالب‌های محکم و تراز استفاده کرده و قبل از بتن‌ریزی مجدداً کنترل شود.
💧 عمل‌آوری ناقص یا فراموش‌شده
یکی از دلایل ترک‌خوردگی شناژ، بی‌توجهی به عمل‌آوری بتن پس از اجراست. بتن بدون رطوبت مناسب، استحکام کافی پیدا نمی‌کند.
🔧 راهکار: حداقل ۷ روز پس از بتن‌ریزی، باید روزانه چند مرتبه سطح بتن مرطوب نگه داشته شود.
📏 اشتباه در محل اجرای شناژ
گاهی شناژ در محل نامناسب اجرا می‌شود؛ مثلاً بیش از حد بالا یا پایین، یا به‌گونه‌ای که نتواند پی‌ها را به‌درستی به هم متصل کند.
🔧 راهکار: محل اجرای شناژ باید دقیقاً مطابق نقشه سازه‌ای باشد.
